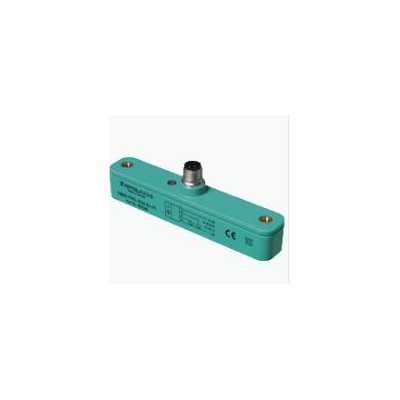

倍加福定位傳感器感應式定位系統 PMI104-F90-IU-V1

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

PMI104-F90-IU-V1

感應式定位系統

模擬量輸出 0 V ...10 V/4 mA ...20 mA, 測量范圍 0 ...104 mm, 開關元件功能: 模擬、電流或電壓輸出, 輸出極性: DC, 工作電壓: 18 ... 30 V DC, 電壓類型: DC, 輸出類型: 1 電流輸出： 4 ... 20 mA
1 電壓輸出： 0 ... 10 V, UL 認證: cULus 認證，一般用途，2 類電源, CCC 認證: 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記, 連接類型: 4 針 M12 x 1 連接器, 防護等級: IP67, 外殼: ABS

通用規格
開關元件功能		模擬、電流或電壓輸出
物距		0,5 ... 3 mm ，推薦： 2 mm
測量范圍		0 ... 104 mm
線性度范圍		1 ... 103 mm
額定值
工作電壓		18 ... 30 V DC
反極性保護		反極性保護
線性度誤差		在測量范圍內：± 0,8 mm 在線性度范圍內：± 0,4 mm
重復精度		± 0,1 mm
分辨率		125 µm
溫度漂移		±0.5 mm (-25 °C ...70 °C)
空載電流		≤ 40 mA
工作電壓指示燈		綠色 LED
功能性安全相關參數
MTTF_d		320 a
任務時間 (T_M)		20 a
診斷覆蓋率 (DC)		0 %
模擬量輸出
輸出類型		1 電流輸出： 4 ... 20 mA 1 電壓輸出： 0 ... 10 V
負載電阻器		電流輸出： ≤ 400 Ω 電壓輸出： ≥ 1000 Ω
短路保護		電壓輸出：脈沖式
遵守標準和指令
符合標準
	標準	EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003 IEC 60947-5-7:2003
認證和證書
UL 認證		cULus 認證，一般用途，2 類電源
CCC 認證		額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度		-25 ... 70 °C (-13 ... 158 °F)
機械規格
連接類型		4 針 M12 x 1 連接器
防護等級		IP67
材料
	外殼	ABS
	目標	軟鋼，如 1.0037、SR235JR（之前為 St37-2）
尺寸
	高度	41 mm
	寬度	23 mm
	長度	126 mm

System	Classcode
ECLASS 11.0	27270702
ECLASS 10.0.1	27270702
ECLASS 9.0	27270702
ECLASS 8.0	27270702
ECLASS 5.1	27270702
ETIM 7.0	EC001852
ETIM 6.0	EC001852
ETIM 5.0	EC001852
UNSPSC 12.1	39121550
Product category / 產品類的	電感式測距傳感器
