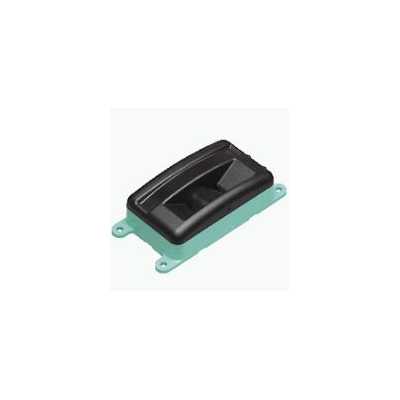

倍加福傳感器 二維碼 LiDAR 傳感器 OMD8000-R2100-R2-2V15
測量方法 PRT（脈沖測距技術）
使用物體進行距離測量
可進行二維測量，無活動件
使用視力無害型 LED 技術進行測量
88° 掃描角
| 產品闡述 |
|---|
| 多光束 LED 掃描器，適用于測量物距，測量方法：脈沖測距技術 (PRT)，測量范圍：在白色背景上***遠達 8 m，2 個 M12 插頭 |
| 通用規格 | ||
|---|---|---|
| 測量范圍 |
0,2 ... 2 m (bw 6%) 0,2 ... 8 m (wh 90%) |
|
| 光源 | 紅外發光二極管 | |
| 光源類型 | 調制紅外光 ， 850 nm | |
| 測量方法 | 脈沖測距技術 (PRT) | |
| 掃描速率 | 50 s-1 （1 次掃描 = 11 個測量結果） | |
| 掃描角度 | 88° | |
| 光點直徑 | 550 mm 在 4 m（正交）處 | |
| 環境光限制 | > 80000 Lux | |
| 分辨率 | 1 mm | |
| 功能性安全相關參數 | ||
| MTTFd | 123 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 | 綠色 LED | |
| 功能指示燈 | 黃色 LED | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC | |
| 紋波 | 10 % 在電源容限內 | |
| 空載電流 | ≤ 120 mA / 24 V DC | |
| 防護等級 | III | |
| 可用前的時間延遲 | < 3 s | |
| 接口 | ||
| 接口類型 | RS 232 | |
| 協議 | P+F R2100 115k，8N1 | |
| 符合性 | ||
| 產品標準 | EN 60947-5-2 | |
| 測量精度 | ||
| 測得的噪音值 | 20 mm （1 sigma，4 m 白色，正交） | |
| 角分辨率 | 8 ° | |
| ***精度 | +/- 50 mm（正交） | |
| 認證和證書 | ||
| UL 認證 | cULus 認證，2 類電源，1 類外殼 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 |
-30 ... 60 °C (-22 ... 140 °F) UL： -10 ... 50 °C (14 ... 122 °F) |
|
| 存儲溫度 | -30 ... 70 °C (-22 ... 158 °F) | |
| 相對濕度 | 95 % ，無冷凝 | |
| 機械規格 | ||
| 防護等級 | IP67 | |
| 連接 |
5 針 M12 x 1 連接器，標準（供電；黑色） 5 針，M12x1 連接器，標準（RS 232；灰色；帶屏蔽） |
|
| 材料 | ||
| 外殼 | 塑料 | |
| 光學端面 | Lexan (PC) | |
| 質量 | 大約 250 g | |
| 尺寸 | ||
| 高度 | 45 mm | |
| 寬度 | 81 mm | |
| 長度 | 157 mm | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270801 |
| ECLASS 10.0.1 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 5.1 | 27270801 |
| ETIM 7.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 5.0 | EC001825 |
| UNSPSC 12.1 | 41111613 |
| Product category / 產品類的 | 光學測距儀 |
