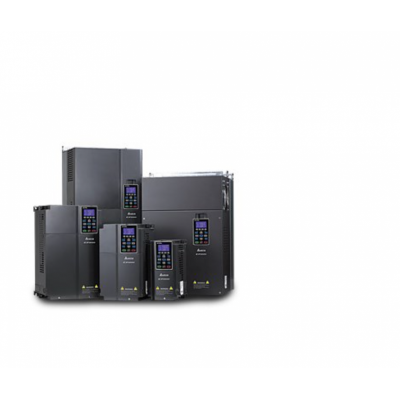

臺達重載型向量控制變頻器 CH2000 系列

產品特色

-大功率運動控制方案：
-支持 EtherCAT 運動控制總線，結合自主設計**伺服電機，提供成套運動控制方案
-搭配運動控制卡 (EMC-MC01)，可支持周期同步位置模式 (CSP)與周期同步轉矩模式 (CST)
- 臺達大功率**伺服電機MSJ 系列：15 ~ 80 kW
-超重載型過載能力：額定輸出電流 150 % 60s、200 % 3s
-支持感應電機、永磁電機
-磁場導向控制，全閉循環控制速控可達 1:10,000 (FOCPG)
-起重功能：全時防搖功能、松繩檢測/ 輕鉤加速、雙主鉤同動、糾偏功能

應用領域

天車應用、機床、印刷機械

技術規格

型號說明

臺達變頻器CH2000系列產品型號參數；

臺達VFD007CH23A-21變頻器電壓 220V/3P,0.75kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD015CH23A-21變頻器電壓 220V/3P,1.5kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD022CH23A-21變頻器電壓 220V/3P,2.2kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD037CH23A-21變頻器電壓 220V/3P,3.7kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD055CH23A-21變頻器電壓 220V/3P,5.5kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD075CH23A-21變頻器電壓 220V/3P,7.5kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD110CH23A-21變頻器電壓 220V/3P,11kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD150CH23A-21變頻器電壓 220V/3P,15kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD185CH23A-21變頻器電壓 220V/3P,18.5kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD220CH23A-00變頻器電壓 220V/3P,22kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD300CH23A-00變頻器電壓 220V/3P,30kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD370CH23A-00變頻器電壓 220V/3P,37kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD450CH23A-00變頻器電壓 220V/3P,45kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD550CH23A-00變頻器電壓 220V/3P,55kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD750CH23A-00變頻器電壓 220V/3P,75kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD007CH43A-21變頻器電壓 380V/3P,0.75kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD015CH43A-21變頻器電壓 380V/3P,1.5kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD022CH43A-21變頻器電壓 380V/3P,2.2kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD037CH43A-21變頻器電壓 380V/3P,3.7kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD055CH43A-21變頻器電壓 380V/3P,5.5kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD075CH43A-21變頻器電壓 380V/3P,7.5kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD110CH43A-21變頻器電壓 380V/3P,11kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD150CH43A-21變頻器電壓 380V/3P,15kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD185CH43A-21變頻器電壓 380V/3P,18.5kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD220CH43A-21變頻器電壓 380V/3P,22kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD300CH43A-21變頻器電壓 380V/3P,30kW,內置10k PLC,剎車內建，DC電抗選購， UL，CE，IP20，NEMA1

臺達VFD220CH23A-21變頻器電壓 220V/3P,22kW,內置10k PLC,剎車選購，DC電抗內建，標配接線盒， UL，CE，IP20，NEMA1

臺達VFD300CH23A-21變頻器電壓 220V/3P,30kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒， UL，CE，IP20，NEMA1

臺達VFD370CH23A-21變頻器電壓 220V/3P,37kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒， UL，CE，IP20，NEMA1

臺達VFD450CH23A-21變頻器電壓 220V/3P,45kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒， UL，CE，IP20，NEMA1

臺達VFD550CH23A-21變頻器電壓 220V/3P,55kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒， UL，CE，IP20，NEMA1

臺達VFD750CH23A-21變頻器電壓 220V/3P,75kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒， UL，CE，IP20，NEMA1

臺達VFD007CH4EA-21變頻器電壓 380V/3P,0.75kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD015CH4EA-21變頻器電壓 380V/3P,1.5kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD022CH4EA-21變頻器電壓 380V/3P,2.2kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD037CH4EA-21變頻器電壓 380V/3P,3.7kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD055CH4EA-21變頻器電壓 380V/3P,5.5kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD075CH4EA-21變頻器電壓 380V/3P,7.5kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD110CH4EA-21變頻器電壓 380V/3P,11kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD150CH4EA-21變頻器電壓 380V/3P,15kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD185CH4EA-21變頻器電壓 380V/3P,18.5kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD220CH4EA-21變頻器電壓 380V/3P,22kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD300CH4EA-21變頻器電壓 380V/3P,30kW,內置10k PLC,剎車內建，DC電抗選購，EMI內建，UL，CE，IP20，NEMA1

臺達VFD370CH43S-21變頻器電壓 380V/3P,37kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，UL，CE，IP20，NEMA1

臺達VFD450CH43A-21變頻器電壓 380V/3P,45kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，UL，CE，IP20，NEMA1

臺達VFD550CH43A-21變頻器電壓 380V/3P,55kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，UL，CE，IP20，NEMA1

臺達VFD750CH43A-21變頻器電壓 380V/3P,75kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，UL，CE，IP20，NEMA1

臺達VFD900CH43A-21變頻器電壓 380V/3P,90kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，UL，CE，IP20，NEMA1

臺達VFD1100CH43A-21變頻器電壓 380V/3P,110kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，UL，CE，IP20，NEMA1

臺達VFD1320CH43A-21變頻器電壓 380V/3P,132kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，UL，CE，IP20，NEMA1

臺達VFD1600CH43A-21變頻器電壓 380V/3P,160kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，UL，CE，IP20，NEMA1

臺達VFD1850CH43A-21變頻器電壓 380V/3P,185kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，UL，CE，IP20，NEMA1

臺達VFD2200CH43A-21變頻器電壓 380V/3P,220kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，UL，CE，IP20，NEMA1

臺達VFD2800CH43C-21變頻器電壓 380V/3P,1280kW,內置10k PLC,剎車選購，DC電抗內建， 標配接線盒，標配落地支架，UL，CE，IP20，NEMA1

臺達VFD450CH43A-00變頻器電壓 380V/3P,45kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD550CH43A-00變頻器電壓 380V/3P,55kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD750CH43A-00變頻器電壓 380V/3P,75kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD900CH43A-00變頻器電壓 380V/3P,90kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD1100CH43A-00變頻器電壓 380V/3P,110kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD1320CH43A-00變頻器電壓 380V/3P,132kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD1600CH43A-00變頻器電壓 380V/3P,160kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD1850CH43A-00變頻器電壓 380V/3P,185kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD2200CH43A-00變頻器電壓 380V/3P,220kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE

臺達VFD2800CH43A-00變頻器電壓 380V/3P,280kW,內置10k PLC,剎車選購，DC電抗內建， UL，CE，IP00，OPEN TYPE
