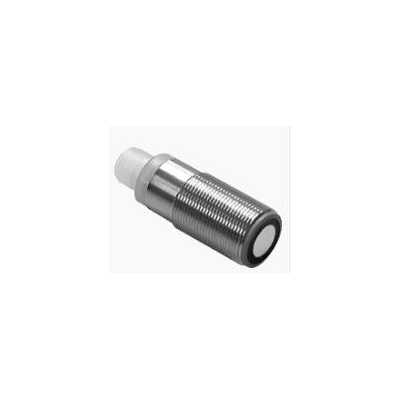

· 短款設計，40 mm
· 功能指示器從所有方向均可見
· 開關輸出
· 可設置 5 種不同的輸出功能
· 程序輸入
· 溫度補償
| 產品闡述 | ||
|---|---|---|
| 單頭系統 | ||
| 通用規格 | ||
|---|---|---|
| 感應范圍 | 35 ... 300 mm | |
| 調整范圍 | 50 ... 300 mm | |
| 死區 | 0 ... 35 mm | |
| 標準目標板 | 100 mm x 100 mm | |
| 換能器頻率 | 大約 390 kHz | |
| 響應延遲 | 大約 50 ms | |
| 指示燈/操作方法 | ||
| 綠色 LED | 通電 | |
| 黃色 LED |
開關狀態指示 閃爍：程序功能檢測到物體 |
|
| 紅色 LED |
紅色常亮：錯誤 紅色閃爍：程序功能，未檢測到物體 |
|
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC ，紋波 10 %SS | |
| 空載電流 | ≤ 20 mA | |
| 輸入 | ||
| 輸入類型 |
1 路程序輸入 工作距離 1：-UB ...+1 V，工作距離 2：+6 V ...+UB 輸入阻抗：> 4.7 kΩ 程序脈沖：≥ 1 s |
|
| 輸出 | ||
| 輸出類型 | 1 路開關輸出 E5，PNP，常開/常閉，可編程 | |
| 額定工作電流 | 200 mA ，短路/過載保護 | |
| 默認設置 | 開關點 A1： 50 mm 開關點 A2： 300 mm | |
| 電壓降 | ≤ 3 V | |
| 重復精度 | ≤ 1 % | |
| 開關頻率 | ≤ 13 Hz | |
| 范圍遲滯 | 設定工作距離的 1% | |
| 溫度影響 | ± 1,5 % 滿量程值 | |
| 遵守標準和指令 | ||
| 符合標準 | ||
| 標準 |
EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
|
| 認證和證書 | ||
| UL 認證 | cULus 認證，2 類電源 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -25 ... 70 °C (-13 ... 158 °F) | |
| 存儲溫度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 機械規格 | ||
| 連接類型 | 連接器插頭 M12 x 1 ， 4 針 | |
| 外殼直徑 | 18 mm | |
| 防護等級 | IP67 | |
| 材料 | ||
| 外殼 | 黃銅，鍍鎳 | |
| 換能器 | 環氧樹脂/空心玻璃球混合物；聚氨酯泡沫，蓋 PBT | |
| 質量 | 25 g | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
