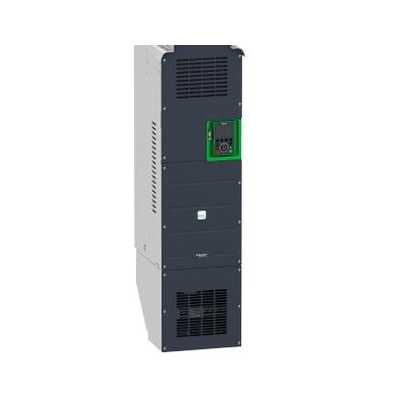

施耐德 Schneider ATV930變頻器 240V- 無制動裝置 - IP00

點擊圖片查看原圖

品牌：	施耐德
品牌：	施耐德
功率：：	0.75KW
相數：	單相
所在地：	上海
有效期至：	長期有效
最后更新：	2024-06-10 15:18
瀏覽次數：	258

店鋪基本資料信息

施耐德低壓電氣專營
[VIP第4年] 指數:4
通過認證 [誠信檔案]
聯系人王金秀(女士) 銷售經理
會員 [當前離線]
電話18621383659
手機18621383659
地區上海
地址上海市寶山區富聯一路98弄6號

產品詳細說明

ATV930變頻器 - 75kW - 200...240V- 無制動裝置 - IP00

用于復雜嚴苛應用的變頻器,功率范圍為0.75…800kW

屬于 Altivar

ATV900變頻器分為壁掛式單機、柜內安裝式模塊式單機與變頻驅動系統三大類. 可驅動包含同步電機在內的多種電機，廣泛應用于重載應用與復雜系統. 符合IEC/EN 61800-3，IEC/EN 61000-4，IEC/EN60721-3，IEC/EN 61800-5-1 等國際標準.

主要信息

產品系列	ATV御程系列 ATV900
產品應用	工業用途
產品類型	變頻器
產品功能	異步電機 同步電機
應用領域	Process for industrial
變量	無制動斬波器標準版本
網絡相數	3 相
安裝類型	壁掛式安裝
通訊端口協議	Ethernet/IP 以太網Modbus Modbus 串行
額定電源電壓 [Us]	200...240 V - 15...10 %
電動機功率 (kW)	75.0 kW 適用標準負載 55.0 kW 適用重載
電機功率	100.0 hp 適用標準負載 75.0 hp 適用重載
連續輸出電流	211 A 在…上 2.5 kHz 適用重載 282 A 在…上 2.5 kHz 適用標準負載
EMC 濾波器	集成的帶EMC安裝板選件
IP防護等級	IP21
防護等級	UL類型1
option module	卡槽A: 通訊模塊適用 Profibus DP V1 卡槽A: 通訊模塊適用 Profinet 卡槽A: 通訊模塊適用 DeviceNet 卡槽A: 通訊模塊適用 EtherCAT 卡槽A: 通訊模塊適用 CANopen 菊花鏈 RJ45 卡槽A: 通訊模塊適用 CANopen SUB-D 9 卡槽A: 通訊模塊適用 CANopen 螺釘端子排 A節點/B節點/C節點: 數字和輸入I/O擴展模塊 A節點/B節點/C節點: 繼電器輸出擴展模塊 B節點: 5/12 V 數字編碼器接口模塊 B節點: 模擬編碼器接口模塊 B節點: 解析器編碼器接口模塊通訊模塊適用以太網Powerlink
離散量輸入邏輯	16個預置速度
異步電機控制配置文件	優化轉矩模式標準變轉矩標準恒轉矩
同步電機控制配置模式	永磁同步電機 同步磁阻電機
Maximum output frequency	599 Hz
開關頻率	1...8 kHz 可調 2.5...8 kHz 有
額定開關頻率	2.5 kHz
線路電流	256.0 A 在…上 200 V (標準負載) 189.0 A 在…上 200 V (重載) 215.0 A 在…上 240 V (標準負載) 161.0 A 在…上 240 V (重載)
視在功率	83.7 kVA 在…上 240 V (標準負載) 61.1 kVA 在…上 240 V (重載)
***大瞬變電流	338.4 A 在 60 s (標準負載) 316.5 A 在 60 s (重載)
網絡頻率	50...60 Hz
預期線路Isc	50 kA

補充信息

離散量輸入數量	10
數字量輸入類型	DI1...DI8 可編程, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm DI7, DI8 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (<= 30 V) STOA, STOB 安全扭矩中斷, 24 V 直流 (<= 30 V), 阻抗: > 2.2 kOhm
離散量輸出數量	2
輸出型式	邏輯輸出 DQ+ 0…1 kHz <= 30 V 直流 100 mA 可編程為脈沖輸出 DQ+ 0…30 kHz <= 30 V 直流 20 mA 邏輯輸出 DQ- 0…1 kHz <= 30 V 直流 100 mA
模擬量輸入數量	3
模擬量輸入類型	AI1, AI2, AI3 軟件-可配置電壓: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits AI1, AI2, AI3 軟件-可配置電流: 0...20 mA/4...20 mA, 阻抗: 250 Ω, 分辨率 12 bits
模擬量輸出數量	2
模擬量輸出型號	軟件-可配置電壓 AQ1, AQ2: 0...10 V 直流阻抗 470 Ω, 分辨率 10 bits 軟件-可配置電流 AQ1, AQ2: 0...20 mA 阻抗 500 Ω, 分辨率 10 bits
繼電器輸出數量	3
繼電器輸出類型	可配置的繼電器邏輯 R1: 故障繼電器 NO/NC 電氣壽命 100000 次可配置的繼電器邏輯 R2: 序列繼電器 NO 電氣壽命 1000000 次可配置的繼電器邏輯 R3: 序列繼電器 NO 電氣壽命 1000000 次
***大開關電流	繼電器輸出 R1 在…上阻性（負載）量, cos phi = 1: 3 A 在…上 250 V AC 繼電器輸出 R1 在…上阻性（負載）量, cos phi = 1: 3 A 在…上 30 V 直流繼電器輸出 R1 在…上感性負載量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R1 在…上感性負載量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流繼電器輸出 R2, R3 在…上阻性（負載）量, cos phi = 1: 5 A 在…上 250 V AC 繼電器輸出 R2, R3 在…上阻性（負載）量, cos phi = 1: 5 A 在…上 30 V 直流繼電器輸出 R2, R3 在…上感性負載量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R2, R3 在…上感性負載量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流
***小開關電流 [Imin]	繼電器輸出 R1, R2, R3: 5 mA 在…上 24 V 直流
物理接口	以太網 2線制RS485
連接器類型	2 RJ45 1 RJ45
訪問方法	從（站）以太網Modbus
傳輸速率	10, 100 Mbits 4.8 kbps 9600 bit/s 19200 bit/s
傳輸幀	RTU
地址數	1…247
數據格式	8比特，可配置為偶數，奇數或無奇偶
極化方式	無阻抗
4 quadrant operation possible	True
加速和減速傾斜	線性可單調 從0.01...9999S
電機滑差補償	不適用永磁同步電機規律可調 自動 無論負載情況可以抑制
制動至停止	采用直流注入
Brake chopper integrated	True
***大輸入電流	256.0 A
Maximum output voltage	240.0 V
Relative symmetric network frequency tolerance	5 %
base load current at high overload	211.0 A
base load current at low overload	282.0 A
功耗W	強制通風: 2980 W 在…上 200 V,開關頻率 2.5 kHz 自然通風: 359 W 在…上 200 V,開關頻率 2.5 kHz
With safety function Safely Limited Speed (SLS)	True
With safety function Safe brake management (SBC/SBT)	True
With safety function Safe Operating Stop (SOS)	False
With safety function Safe Position (SP)	False
With safety function Safe programmable logic	False
With safety function Safe Speed Monitor (SSM)	False
With safety function Safe Stop 1 (SS1)	True
With sft fct Safe Stop 2 (SS2)	False
With safety function Safe torque off (STO)	True
With safety function Safely Limited Position (SLP)	False
With safety function Safe Direction (SDI)	False
保護類型	熱保護: 馬達 安全轉矩關斷: 馬達 電機斷相: 馬達 熱保護: 驅動 安全轉矩關斷: 驅動 過熱: 驅動 輸出相線和接地之間的過流: 驅動 輸出電壓過載: 驅動 短路保護: 驅動 電機斷相: 驅動 直流總線過壓: 驅動 線路電源過壓: 驅動 總線供電欠壓: 驅動 總線供電失相: 驅動 超速: 驅動 控制電路上制動: 驅動
每套數量	1
寬度	320 mm
高度	852 mm
深度	393 mm
產品凈重	82 kg
電氣連接	控制: 螺釘終端 0.5...1.5 mm2 AWG 20...AWG 16 線路側: 螺釘終端 2 x 95...3 x 120 mm2 AWG 3/0...300 kcmil 馬達: 螺釘終端 2 x 95...3 x 120 mm2 AWG 3/0...300 kcmil 直流母線: 螺釘終端 2 x 95...3 x 120 mm2 AWG 3/0...300 kcmil
傳輸率	10/100 Mbit/s 適用以太網的IP / Modbus TCP 4.8, 9.6, 19.2, 38.4 kbit/s 適用 Modbus 串行
交換模式	半雙工, 全雙工, 自動協商以太網的IP / Modbus TCP
數據格式	8比特，可配置為偶數，奇數或無奇偶適用 Modbus 串行
極化方式	無阻抗適用 Modbus 串行
地址數	1…247 適用 Modbus 串行
電源	用于邏輯輸入的外部電源: 24 V 直流 (19…30 V), <1.25 mA, 保護類型: 過載和短路保護 內部電源用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護 用于邏輯輸入的內部電源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保護類型: 過載和短路保護
本地信號指示	本地診斷: 3 LED指示燈 (單聲道/雙色) 集成通訊狀態: 5 LED指示燈 (雙色) 通訊模塊狀態: 2 LED指示燈 (雙色) 電壓狀態: 1 LED指示燈 (紅色)
輸入兼容	DI1...DI8: 離散量輸入 1 級 PLC 符合 EN/IEC 61131-2 DI7, DI8: 脈沖輸入 1 級 PLC 符合 IEC 65 A-68 STOA, STOB: 離散量輸入 1 級 PLC 符合 EN/IEC 61131-2
離散量輸入邏輯	正邏輯(源) (DI1...DI8), < 5 V (狀態 0), > 11 V (狀態 1) 負邏輯 (漏) (DI1...DI8), > 16 V (狀態 0), < 10 V (狀態 1) 正邏輯(源) (DI7, DI8), < 0.6 V (狀態 0), > 2.5 V (狀態 1) 正邏輯(源) (STOA, STOB), < 5 V (狀態 0), > 11 V (狀態 1)
采樣期間	2 ms +/- 0.5 ms (DI1...DI8) - 離散量輸入 5 ms +/- 1 ms (DI7, DI8) - 脈沖輸入 1 ms +/- 1 ms (AI1, AI2, AI3) - 模擬量輸入 5 ms +/- 1 ms (AQ1, AQ2) - 模擬量輸出
精度	+/- 0.6 % AI1, AI2, AI3 用于60 °C的溫度變動 模擬量輸入 +/- 1 % AQ1, AQ2 用于60 °C的溫度變動 模擬量輸出
線性度誤差	AI1, AI2, AI3: ***大值 +/- 0.15 % 適用模擬量輸入 AQ1, AQ2: +/- 0.2 % 適用模擬量輸出
更新時間	繼電器輸出 (R1, R2, R3): 5 ms (+/- 0.5 ms)
隔離	電源與控制端子之間

環境

工作海拔	<= 1000 m 無 1000...4800 m 電流降額 1%/100m
操作位置	垂直方向 +/- 10°
產品認證	UL TüV CSA
標識	CE
符合標準	UL 508C EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1
Maximum THDI	<48 % 全負荷符合 IEC 61000-3-12
組裝方式	密封
電磁兼容性	靜電放電抗干擾級別 3 符合 IEC 61000-4-2 射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3 抗快速瞬變級別 4 符合 IEC 61000-4-4 1.2/50和8/20 μs復合波（測試）級別 3 符合 IEC 61000-4-5 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6
Environmental class (during operation)	Class 3C3 according to IEC 60721-3-3 Class 3S3 according to IEC 60721-3-3
Maximum acceleration under shock impact (during operation)	150 m/s2 at 11 ms
Maximum acceleration under vibrational stress (during operation)	10 m/s2 at 13...200 Hz
Maximum deflection under vibratory load (during operation)	1.5 mm at 2...13 Hz
Permitted relative humidity (during operation)	Class 3K5 according to EN 60721-3
冷卻空氣容量	600 m3/h
過電壓類別	III
調節回路	可調的PID調節器
絕緣電阻	> 1 MOhm 接地 1 分鐘 500 V 直流
噪音等級	69.9 dB 符合 86/188/EEC
抗振動	波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6 1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6
抗沖擊	15 gn 適用 11 ms 符合 IEC 60068-2-27
環境特征	化學污染抵抗等級3C3 符合 EN/IEC 60721-3-3 塵土污染抵抗等級3S3 符合 EN/IEC 60721-3-3
相對濕度	5…95 % 無凝結 符合 IEC 60068-2-3
環境溫度	-15…50 °C (無) 50…60 °C (有)
噪音級別	69.9 dB
污染等級	2
Ambient air transport temperature	-40…70 °C
貯存環境溫度	-40…70 °C

包裝單位

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	65.0 cm
Package 1 Width	47.5 cm
Package 1 Length	103.0 cm
Package 1 Weight	89.0 kg
Unit Type of Package 2	PAL
Number of Units in Package 2	1
Package 2 Height	77.0 cm
Package 2 Width	46.5 cm
Package 2 Length	102.5 cm
Package 2 Weight	99.0 kg
